聯系我們
  • 臨沂市順源鋼管制造有限公司
  • 聯系人:李經理
  • 手機:15953996253
  • 地址:臨沂河東區鳳凰大街
  • QQ:540382326
18669698282
當前位置:首頁 > 新聞中心 > 媒體對焦

螺旋管廠家如何減少焊接氣孔的出現

時間:2020-03-05 15:15:48 作者:zhishun

螺旋管生產廠家在焊接時對于氣孔的要求非常嚴格。焊接處氣孔的多少直接影響大口徑螺旋管的質量。那么如何為了防止氫氣孔的產生,是山東螺旋管廠家必須要考慮的事情。

氣孔的避免需要盡量避免氫氣溶入到焊縫金屬內,同時使熔入焊縫中的氫氣盡可能多且快的逸出熔池。要解決以上這兩個問題,具體方法是做好以下三個方面的工作:

螺旋管生產廠家

(1)焊前準備與清潔工作很重要。首先,焊前應該處理與控制所有焊接材料(如保護氣體、焊絲和焊條等)的含水量,即所有焊接材料焊前必須進行干燥處理。通常認為,氬氣中的含水量小于0.08%時不易形成氣孔。焊前處理的另一項重要工作就是清除工件表面的雜質和氧化膜。清除工件表面的雜質和氧化膜可以采用化學方法或者機械方法,但兩者并用的效果更好。

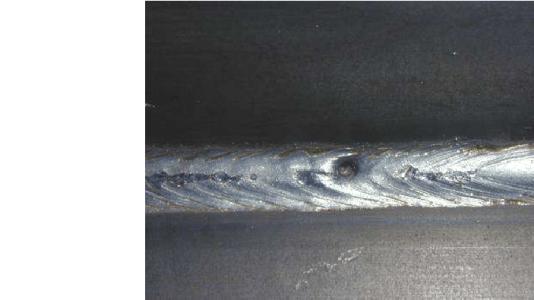

螺旋管焊接氣孔

(2)控制焊接工藝??刂坪附庸に嚨哪康脑谟诳刂茪錃獾娜苋霑r間和析出時間,其結果是對熔池高溫存在時間的控制。試驗和生產實踐證明,熔池在高溫狀態下存在的時間越長,越有利于氫的逸出,但也有利于氫的溶入;相反,熔池在高溫狀態下存在的時間短,則可減少氫的溶入,但也不利于氫的逸出。因此,焊接工藝參數的選擇,一方面要盡量采用小線能量以減少熔池存在時間,從而減少氣氛中氫的溶入;又要能充分保證根部熔合,以利根部氧化膜上的氣泡浮出。所以,焊接大口徑螺旋管時采用大的焊接電流配合較高的焊接速度對減少氫氣孔是比較有利的。

螺旋管焊接氣孔

(3)盡可能采用短弧焊接。短弧焊接可以使焊接熔池保護得更好。同時,短弧焊接也能防止空氣中的有害氣體熔入熔池。

上一篇:螺旋管廠家對于原料的處理

下一篇:螺旋管生產廠家的焊接工藝

日本一本草久p,日韩高清一区二区,亚洲小视频在线观看,精品国产综合成人亚洲区
